Cyfrowy termostat W1209 12V -50°C/+110°C + Obudowa

Cyfrowy termostat W1209 regulowany 12V + Obudowa

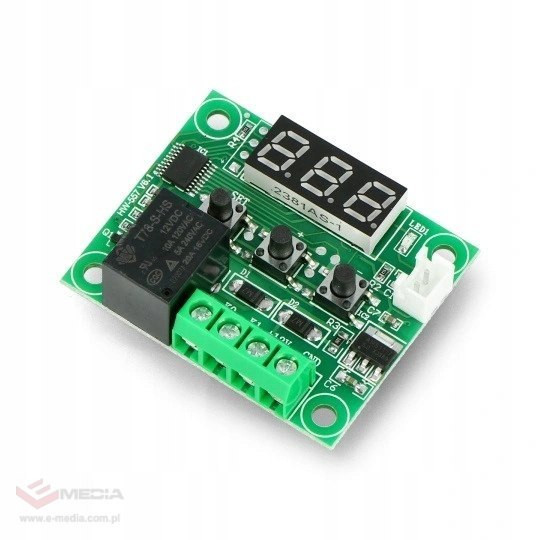

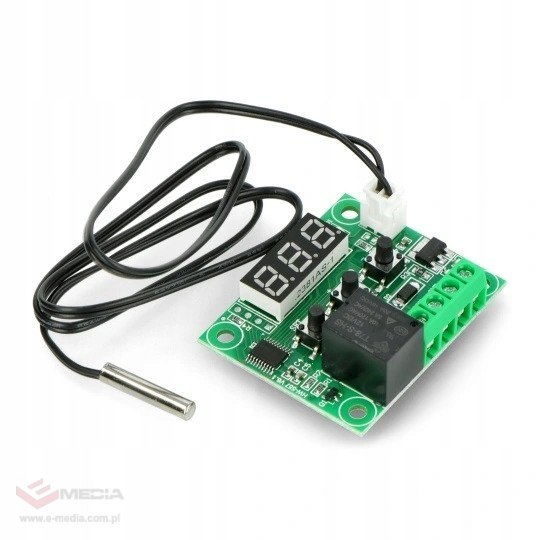

Moduł termostatu z wyświetlaczem umożliwiający sterowanie urządzeniem do 2,3 kW na podstawie temperatury. Zasilany napięciem 12 V. Zakres pracy od -50 °C do 110 °C. W zestawie znajduje się również wodoodporna sonda temperatury z przewodem.

Specyfikacja:

• napięcie zasilania- 12V
• zakres regulacji temperatury od -50*C do 110*C
• rozdzielczość wskazań- 0.1*C (-9.9 do 99.9*C) 1*C (pozostały zakres)
• obciążenie wyjścia -20A/14VDC 20A/125VAC
• sonda pomiarowa NTC 10K w wodoszczelnej gilzie
• wymiary- 41x49x18mm
• Obudowa

Programowanie:

• Aby wejść w system programowania należy przytrzymać przycisk SET około 5 sekund
• wybór trybu programowania P0 - P6 wybieramy przyciskami + i -
• wejście w wybrany tryb zatwierdzamy przyciskiem SET
• zatwierdzenie wybranej wartości przyciskiem SET

Tryby programowania:

P0 - wybór chłodzenie lub grzanie

P1 - ustawienie histerezy od 0,5 °C do 15 °C

P2 - górna granica temperatury, zakres od -45 °C do 110 °C

P3 - dolna granica temperatury, zakres od -50 °C do 110 °C

P4 - kalibracja termometru w zakresie -7*C do 7*C (ustawiamy gdy wskazania temperatury są błędne)

P5 - czas opóźnienia załączenia przekaźnika w zakresie 0min do 10s

P6 - alarm zbyt wysokiej temperatury możliwość ustawienia 0 do 110*C

załączenie jednoczesne przycisków + i - w momencie włączenia napięcia zasilania powoduje reset do ustawień fabrycznych.

Termostat z czujnikiem temperatury - prosty i inteligentny dodatek do instalacji budynkowych

Zapewnienie odpowiedniej temperatury wewnątrz budynku wpływa na jego komfort użytkowania, niezależnie od pory roku i warunków pogodowych na zewnątrz. Aby temperatura w pomieszczeniu była utrzymywana na wymaganym poziomie w sposób bezobsługowy, systemy ogrzewania, wentylacji i klimatyzacji muszą być sterowane poprzez sprzężenie zwrotne. W takiej aplikacji znakomicie swoją rolę spełnia termostat z czujnikiem temperatury.

Kontrola temperatury w czasie rzeczywistym

Termostat W1209 jest wyposażony w czujnik temperatury, który wykonuje pomiar temperatury w czasie rzeczywistym. Temperatura jest zamieniana na sygnał napięcia - po przekroczeniu zaprogramowanej wartości progowej, podawane jest napięcie na cewkę wbudowanego przekaźnika. Przekaźnik wyjściowy załącza i wyłącza zasilanie obwodów wentylacji, klimatyzacji i ogrzewania, odpowiednio do zaprogramowanych parametrów termostatu.
